introducción:

La viscosidad se mide determinando el esfuerzo tangencial requerido para desplazar las partículas en el material con una velocidad específica de deformación. La viscosidad se obtiene como resultado de la relación entre el esfuerzo tangencial y la deformación de corte. por otra parte la viscosidad depende en gran parte de las condiciones ambientales tales como temperatura y presión. La medida de la viscosidad ha ido más allá del campo de la investigación e incluso del laboratorio, entrando en el campo del control industrial.

Desarrollo:

hay 4 tipos de instrumentos de medicion de viscosimetro  : el primero se llama VISCOSÍMETROS ROTACIONALES,el segundo se llama Viscosímetros capilares ,el tercero se llama Viscosímetros de cuerpo móvil y el cuarto se llama Viscosimetría extensional.

el primer instrumento de medición es: Viscosímetro rotacionales

Descarga (1)

FIGURA.1

Instrumento operativo por medio de rotación de un cilindro o disco (husillo) que se sumerge en el líquido fluido a analizar a una velocidad seleccionada, midiendo la resistencia viscosa y absoluta de los fluidos, tales como alimentos, cosméticos, grasas, pinturas, productos farmacéuticos, plásticos, etc...

SUS CARACTERÍSTICAS SON : Provisto de un motor asincro conectado a un disco graduado con 4 velocidades diferentes y uniformes impulsando al husillo a través del espiral y del eje. Se suministra con 4 husillos numerados del 1 al 4 y dispositivo protector. El viscosímetro incluye nivel y soporte pie base con mecanismo elevador y con tornillos de ajuste,así como estuche protector del aparato y husillos. COMO PODEMOS VERLA EN LA FIGURA.1

el segundo instrumento de medición es: Viscosímetros capilares

Descarga (2)

figura.2

El viscosímetro capilar es quizá el instrumento para la determinación de viscosidad más empleado, y también el más antiguo. En este tipo de viscosímetros un fluido es obligado a pasar a través de un tubo observándose una distribución de velocidades en el tubo de tipo parabólico, de forma que la porción del fluido que está en contacto con la paredes del capilar tiene una velocidad nula y la porción del fluido que se encuentra en el centro del tubo tiene una velocidad máxima. COMO PODEMOS VERLA FIGURA.2

Descarga (1)-0

figura.3

el tercero instrumento de medición es: Viscosímetros de cuerpo móvil

En los viscosímetros de cuerpo móvil la movilidad de una esfera, burbuja, disco, etc..en el fluido da medida

de la viscosidad del fluido.

Los viscosímetros más conocidos son los de caída de esferas, los cuales se basan en la ley de Stokes, que relaciona la viscosidad de un fluido con la velocidad de caída. Si una esfera cae en el interior de un fluido libremente se acelera.COMO PODEMOS VER EN LA FIGURA.3

el cuarto instrumento de medición es: Viscosimetría extensional.

Images

FIGURA.4

La viscosimetría extensional es una técnica que está cobrando paulatinamente importancia con el paso del tiempo, debido fundamentalmente a dos razones: es muy sensible a modificaciones en la estructura del

polímero, no observables mediante la medida de viscosidades en cizalla simple, y es de gran importancia para abordar el estudio y modelizar operaciones de procesado como hilado de fibras, termoconformado, soplado y espumación.

Guía rápida del viscosímetro PCE-RVI 1

Guía rápida del viscosímetro PCE-RVI 1

vídeo de medición del viscosimetro

introducción:

El manometro es un instrumento de medición para la presión de fluidos contenidos en recipientes cerrados. Se distinguen dos tipos de manómetros, según se empleen para medir la presión de líquidos o de gases.

Desarrollo:

hay varios tipos de instrumentos de medicion de manometro estos son los mas importantes :

*Manómetro metálico o aneroide Editar

*Tubo de Bourdon Editar

*Manómetro de dos ramas abiertas Editar

*Manómetro truncado Editar

el primer intrumento es Manómetro metálico o aneroide:

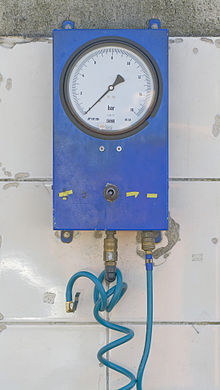

Manómetro de neumáticos, Gniezno, Polonia, 2012-04-07, DD 01

figura.1

En la industria se emplean casi exclusivamente los manómetros metálicos o aneroides, que son barómetros modificados de tal forma que dentro de la caja actúa la presión desconocida que se desea medir y afuera actúa la presión atmosférica. Cabe destacar principalmente que los manometros nos indican la presión que se ejerce en libras por pulgada cuadrada en un momento determinado.

COMO SE PUEDE VER EN LA FIGURA.1

El segundo intrumento es Tubo de Bourdon:

180px-WPGaugeFace

figura.2

Esta construido el tubo de Bourdon, en su forma más simple, consiste en un tubo aplanado que forma una sección circular de aproximadamente 270°. Un extremo del tubo está sellado y libre de sus desplazamientos, el otro extremo está fijado y conectado a la cámara o al conducto en el que la presión debe ser medida.

Su funcionamiento es Cuando la presión a medir aumenta, el tubo tiende a desenrrollarse, y cuando disminuye, el tubo tiende a curvarse más. Este movimiento se transmite mediante una conexión mecánica a un sistema de engranajes conectado a una aguja. La aguja se coloca delante de una plantilla que lleva las indicaciones del valor de la presión relativa a la posición de la aguja.

COMO SE PUEDE VER EN LA FIGURA.2

El tercer intrumento es Manómetro de dos ramas abiertas:

130px-Moglfm2921 Manómetro abierto

figura.3

Estos son los elementos con los que se mide la presión positiva, estos pueden adoptar distintas escalas. El manómetro más sencillo consiste en un tubo de vidrio doblado en u que contiene un líquido apropiado (mercurio, agua, aceite, entre otros). Una de las ramas del tubo está abierta a la atmósfera; la otra está conectada con el depósito que contiene el fluido cuya presión se desea medir (Figura 3).

El fluido del recipiente penetra en parte del tubo en u, haciendo contacto con la columna líquida. Los fluidos alcanzan una configuración de equilibrio de la que resulta fácil deducir la presión absoluta en el depósito: resulta:

el cuarto intrumento es Manómetro truncado:

El llamado manómetro truncado (Figura 4) sirve para medir pequeñas presiones gaseosas, desde varios hasta 1. No es más que un barómetro de sifón con sus dos ramas cortas. Si la rama abierta se comunica con un depósito cuya presión supere la altura máxima de la columna barométrica, el líquido barométrico llena la rama cerrada. En el caso contrario, se forma un vacío barométrico en la rama cerrada y la presión absoluta en el depósito será dada por

Descarga

figura.4

Todos los manómetros tienen un elemento que cambia alguna propiedad cuando son sometidos a la presión, este cambio se manifiesta en una escala o pantalla calibrada directamente en las unidades de presión correspondientes.

   Los manómetros, son dispositivos cilíndricos, con una escala graduada, normalmente en bares o en psi, y una aguja que gira en función de la diferencia de presión entre el exterior y la del circuito donde queremos medir. Es decir la aguja nos mide la presión en el interior del circuito.

    Los medidores de presión o manómetros son ampliamente utilizados en todo el mundo, para tareas que van desde el control de la presión de los neumáticos en un coche antes de un viaje a la vigilancia de la presión de varios sistemas dentro de una planta de energía nuclear.

Descarga (3)

figura.4

Medida de la Presión - Manómetro

Medida de la Presión - Manómetro

vídeo del instrumento del manometro
